مقدمه
لوله‌کشی گاز یکی از اجزای حیاتی هر ساختمان است که به تأمین انرژی برای گرمایش، پخت و پز و سایر مصارف انرژی مربوط می‌شود. از آنجا که ایمنی و کارایی سیستم‌های گاز ارتباط تنگاتنگی با طراحی و اجرای صحیح لوله‌کشی دارد، استفاده از جدول لوله‌کشی گاز به صورت مؤثری می‌تواند به مجریان و مهندسان کمک کند تا بهترین گزینه‌ها را انتخاب کنند. در این راهنما، ما به بررسی جامع جدول لوله‌کشی گاز و نکات مهم آن خواهیم پرداخت و به شما توصیه می‌کنیم .
بخش ۱: شناخت لوله‌کشی گاز
تعریف و کارکرد
لوله‌کشی گاز به سیستم‌هایی اطلاق می‌شود که قادرند گاز طبیعی را از منبع تأمین به مصرف‌کننده منتقل کنند. این سیستم‌ها شامل لوله‌ها، اتصالات، شیرآلات و تجهیزات مرتبط می‌باشند. وظیفه اصلی این سیستم‌ها تأمین گاز برای وسایل گرمایشی، اجاق‌ها و سایر تجهیزات وابسته است.
استانداردها و قوانین
لوله‌کشی گاز باید بر اساس استانداردها و الزامات قانونی مشخصی انجام گیرد. این قوانین شامل مواردی مانند فشار گاز، مواد مورد استفاده، و ایمنی در برابر نشتی میباشد. مجریان باید با این قوانین آشنا باشند تا از مشکلات قانونی و ایمنی جلوگیری کنند.
بخش ۲: جدول لوله‌کشی گاز
اهمیت جدول لوله‌کشی
جدول لوله‌کشی گاز ابزاری اساسی برای طراحی و اجرا است. این جدول به مهندسان کمک می‌کند تا اندازه، نوع و سایر مشخصات لوله‌ها را انتخاب کنند تا کارایی و ایمنی سیستم به حداکثر برسد.
اجزای جدول
- نوع لوله: انتخاب جنس لوله نسبت به نوع گاز و شرایط محیطی.
- قطر: تعیین سایز لوله بر اساس حجم جریان گاز.
- جریان گاز: سنجش میزان گاز مصرفی برای هر نوع لوله.
- ظرفیت بارگیری: بررسی ظرفیت لوله بر اساس استانداردهای تعیین شده.
فرمول‌های محاسباتی
در طراحی لوله‌کشی گاز، استفاده از فرمول‌های محاسباتی اهمیت زیادی دارد. برخی از این فرمول‌ها شامل موارد زیر است:
- محاسبه قطر لوله بر اساس دبی گاز و طول مسیر.
- تعیین افت فشار بر اساس فاکتورهای مختلف.
بخش ۳: نحوه استفاده از جدول لوله‌کشی گاز
مراحل طراحی سیستم
- شناسایی نیازهای مصرف‌کننده و نوع کاربرد.
- انتخاب نوع و سایز لوله بر اساس جدول مرتبط.
- طراحی نقشه لوله‌کشی و تعیین محل‌های نصب.
نکات کلیدی در انتخاب لوله
انتخاب نادرست لوله می‌تواند منجر به کارایی پایین و مشکلات ایمنی شود. از جمله نکات قابل توجه:
- بررسی اثر قطر لوله بر افت فشار و کارایی سیستم.
- انتخاب نوع لوله مناسب بر اساس نوع گاز و شرایط محیطی.
راهنمایی برای مجریان گاز
مجریان باید به نکات ایمنی و مراحل اجرایی توجه ویژه‌ای داشته باشند:
- رعایت دستورالعمل‌های ایمنی هنگام نصب و تعمیر.
- اطمینان از تست نشتی پس از نصب.
- استفاده از تجهیزات معتبر و با کیفیت.

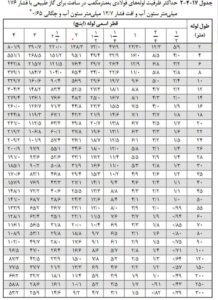

- در زیر جدول سایزینگ لوله و جدول دستگاه های مصرفی برای انتخاب درست سایز لوله آورده شده است
مصرف گاز پکیج
- تا مساحت 100 متر مربع: 2.5 متر مکعب در ساعت
- از 100 تا 200 متر مربع: 3.5 متر مکعب در ساعت
- از 201 تا 300 متر مربع: 5 متر مکعب در ساعت
تعیین طولانی ترین مسیر
برای تعیین دورترین مسیر لوله کشی،متراژ لوله کشی را از نقطه رگولاتور تا دورترین مصرف کننده ساختمان با توجه به نوع نقشه ساختمان (که معمولا در آخرین طبقه ساختمان و دورترین نقطه قراردارد) را محاسبه کنید.
اگر ساختمان دارای نقشه طراحی مناسبی باشد، پیدا کردن این مقدار بسیار ساده است.
محاسبه نهایی قطر لوله گاز
برای تعیین قطر لوله گاز به دو پارامتر اصلی نیاز است:
- مقدار مصرف گاز
- دورترین مسیر لوله کشی
با داشتن دو مقدار بالا از طریق جدول بالا مقدار سایز لوله را محاسبه می کنیم.
نکته: در صورتی که مقدار ها به طور دقیق در جدول ذکر نشده باشد، مقدار بزرگتر بعدی باید در نظر گرفته شود

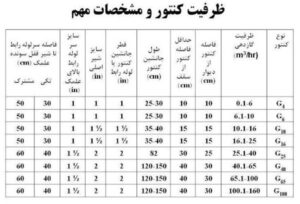

یکی از مواردی در مقررات ملی مبحث 17 ساختمان ذکر نشده اما دانستن آن ضرورت دارد شناخت انواع کنتور گاز و پارامتر های مهم آن است. جدول زیر هر یک از مقادیر مهم در لوله کشی گاز در قسمت کنتور را مشخص کرده است.
بخش ۴: مشکلات رایج و راه‌حل‌ها
شایع‌ترین اشتباهات در لوله‌کشی
- عدم محاسبه صحیح قطر لوله.
- انتخاب نادرست نوع لوله بر اساس موقعیت.
- عدم تست نشتی بعد از نصب.
نکات تعمیر و نگهداری
برای جلوگیری از بروز مشکلات در سیستم لوله‌کشی گاز:
- بررسی دوره‌ای سیستم و انجام تعمیرات لازم.
- اطمینان از عملکرد شیرآلات و اتصالات.
