راهنمای جامع و کاربردی روش تولید لوله مانیسمان (بدون درز)

در سیستم‌های لوله‌کشی حساس مانند پالایشگاه‌ها، خطوط انتقال گاز و موتورخانه‌های صنعتی که با فشار و دمای بالا سروکار دارند، استفاده از لوله مناسب یک موضوع حیاتی است. در این شرایط، شناخت دقیق روش تولید لوله مانیسمان (Seamless Pipe) به خریداران و مهندسان کمک می‌کند تا بهترین و ایمن‌ترین انتخاب را داشته باشند. مهم‌ترین ویژگی لوله‌های مانیسمان این است که هیچ‌گونه درز یا خط جوشی روی بدنه آن‌ها وجود ندارد؛ همین ساختار یکپارچه باعث می‌شود هیچ نقطه ضعفی در برابر فشار و ترک‌خوردگی نداشته باشند.

ما در شرکت سحرگاز، به عنوان تامین‌کننده تخصصی لوله و اتصالات گازی، معتقدیم آشنایی با نحوه ساخت این لوله‌ها به شما کمک می‌کند تا تفاوت کیفیت‌ها را در بازار بهتر درک کنید. اگر برای پروژه‌های خود نیاز به خرید لوله مانیسمان رده 20، 40 و 80 دارید، در این مقاله تمام مراحل کارخانه‌ای و روش‌های تولید این محصول را به زبان ساده بررسی کرده‌ایم.

تاریخچه کوتاه: لوله مانیسمان از کجا آمد؟

تا اواخر قرن نوزدهم، ساخت لوله‌های فولادی بدون درز که بتوانند فشارهای بالا را تحمل کنند، تقریباً غیرممکن بود. تا اینکه در سال ۱۸۸۶، دو برادر آلمانی به نام‌های «راینهارد و مکس مانیسمان» روشی خلاقانه برای سوراخ کردن شمش‌های فولادی گداخته اختراع کردند. آن‌ها موفق شدند بدون نیاز به جوشکاری ورق، یک لوله یکپارچه تولید کنند. این نوآوری تا امروز پایه و اساس تولید لوله‌های بدون درز در جهان است و به همین دلیل، این لوله‌ها در بازار ایران به نام «مانیسمان» شناخته می‌شوند.

انواع روش‌های تولید لوله مانیسمان

لوله مانیسمان از لوله کردن و جوش دادن ورق‌های فولادی ساخته نمی‌شود؛ بلکه ماده اولیه آن، شمش‌های فولادی گرد (توپر) است. با پیشرفت تکنولوژی، امروزه برای تبدیل این شمش‌های توپر به لوله‌های توخالی، از روش‌های مختلفی استفاده می‌شود که در ادامه ۳ روش اصلی و پرکاربرد آن را توضیح می‌دهیم:

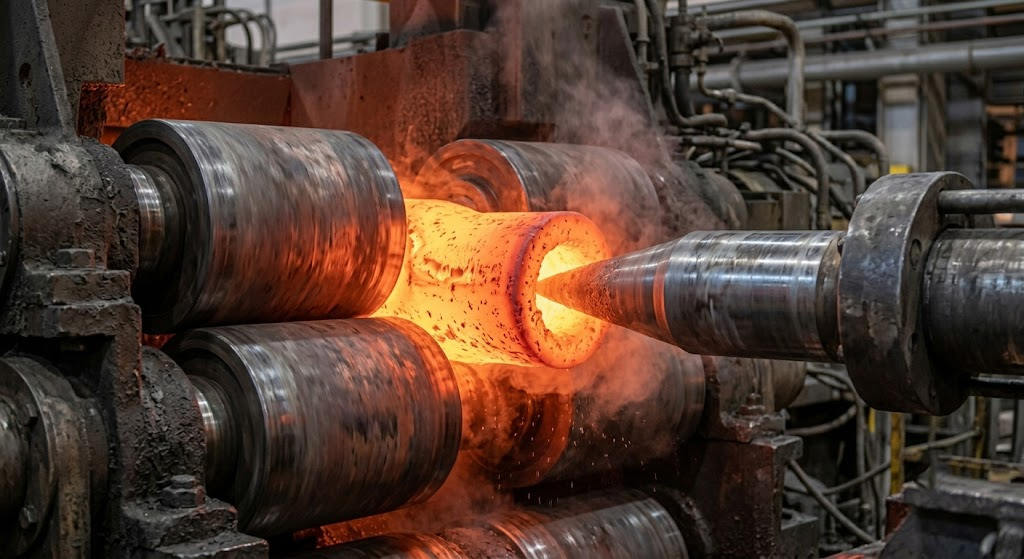

۱. روش سنبه‌کاری چرخشی (رایج‌ترین روش تولید)

این روش که همان روش اصیل برادران مانیسمان است، بیشترین کاربرد را در کارخانه‌ها دارد و مراحل آن به شرح زیر است:

• گرم‌کردن شمش: ابتدا شمش‌های فولادی در کوره‌های مخصوص تا دمای بسیار بالا (حدود ۱۲۰۰ تا ۱۳۰۰ درجه سانتی‌گراد) گرم می‌شوند تا فولاد نرم و سرخ شود.
• سوراخ‌کاری (Piercing): شمش گداخته شده بین دو غلتک قدرتمند قرار می‌گیرد که با چرخش خود، شمش را به جلو می‌رانند. همزمان یک میله نوک‌تیز به نام «سنبه یا ماندرل» با قدرت وارد مرکز شمش می‌شود و داخل آن را سوراخ می‌کند. این کار یک لوله ضخیم و اولیه ایجاد می‌کند.
• کشش و تنظیم ضخامت: لوله اولیه از بین غلتک‌های دیگری عبور می‌کند تا کشیده شده (گاهی تا ۲۴ متر) و ضخامت دیواره آن نازک‌تر و استاندارد شود.
• خنک‌کاری و تاب‌گیری: لوله با آب سرد می‌شود. سپس با دستگاه‌های مخصوص، کجی و انحنای لوله گرفته می‌شود (تاب‌گیری) تا لوله کاملاً صاف شود. در نهایت سر و ته لوله برش خورده و تست‌های کیفیت روی آن انجام می‌شود.

۲. تولید به روش نیروی گریز از مرکز

در این روش، خبری از سوراخ کردن شمش نیست! بلکه مواد فلزی مذاب را داخل یک قالب استوانه‌ای می‌ریزند. سپس این قالب با سرعت بسیار بالایی شروع به چرخیدن می‌کند. نیروی گریز از مرکز باعث می‌شود مواد مذاب به دیواره‌های قالب بچسبند و وسط آن خالی بماند. وقتی فلز سرد می‌شود، یک لوله بدون درز شکل می‌گیرد. این روش بیشتر برای تولید لوله‌هایی با طول کوتاه اما ضخامت بسیار بالا استفاده می‌شود.

۳. تولید به روش اکستروژن (Extrusion) و پاششی

• روش اکستروژن: در این حالت، شمش فولادی گرم می‌شود تا به حالت نیمه‌خمیری دربیاید. سپس با فشار بسیار زیاد یک دستگاه پرس، شمش از داخل یک قالب عبور داده می‌شود که وسط آن یک میله (سنبه) قرار دارد. فلز خمیری از فضای خالی بین قالب و میله عبور کرده و شکل لوله را به خود می‌گیرد.
• روش پاششی (کمتر متداول): در این روش جالب، مواد مذاب در یک محفظه پر از گاز نیتروژن، روی یک میله در حال چرخش پاشیده می‌شوند. قطر این میله همان قطر داخلی لوله است. با کنترل مقدار پاشش مواد مذاب، ضخامت لوله تعیین می‌شود.

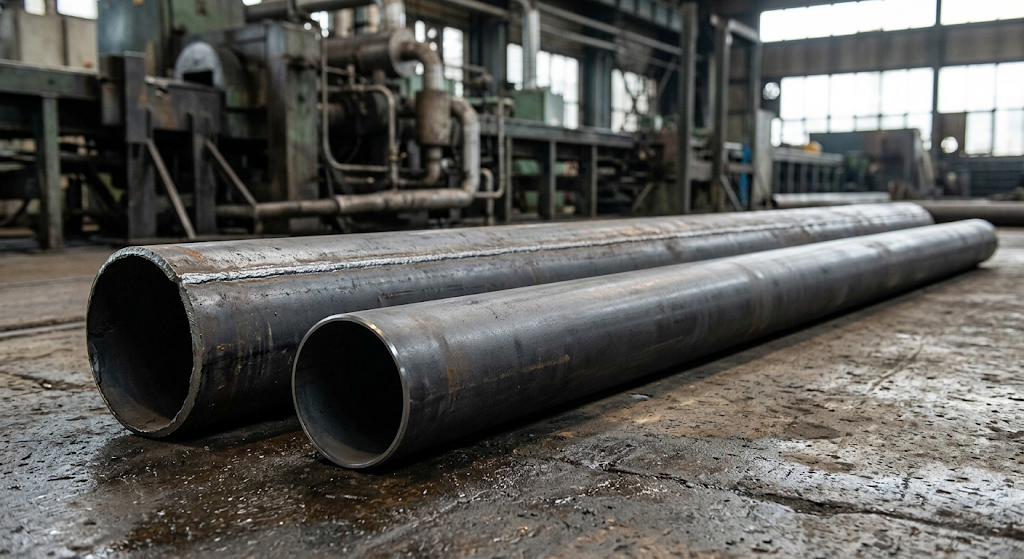

مقایسه لوله مانیسمان با لوله درزدار

برای اینکه بهتر بدانید چرا در پروژه‌های حساس همیشه لوله مانیسمان پیشنهاد می‌شود، در جدول زیر تفاوت‌های اصلی لوله بدون درز را با لوله‌های درزدار (جوشی) مقایسه کرده‌ایم:

استانداردهای مهم تولید و اهمیت آن در بازار ایران

مهم‌ترین استاندارد جهانی برای لوله‌های مانیسمان در شبکه‌های گاز و تاسیسات، استاندارد ASTM A106 است. این استاندارد دارای درجه‌بندی‌های مختلفی است که گرید B (Grade B) در بازار ایران پرکاربردترین است؛ زیرا هم مقاومت عالی در برابر فشار دارد و هم به راحتی جوشکاری می‌شود.

در آب و هوای متغیر ایران (مثل رطوبت و گرمای شدید جنوب یا سرمای مناطق کوهستانی)، اگر در تولید لوله مانیسمان مواد اولیه کیفیت خوبی نداشته باشند، لوله به مرور زمان دچار ترک‌خوردگی می‌شود. ما در شرکت سحرگاز، به عنوان یک تامین‌کننده با تجربه، فقط لوله‌هایی را موجود می‌کنیم که تست‌های کیفیت کارخانه‌ای را پاس کرده باشند و خیال مجریان پروژه‌ها را از بابت امنیت شبکه‌های گازرسانی راحت کنند.
